冲击式破碎机用途|冲击式破碎机工作原理|冲击式破碎机性能特点

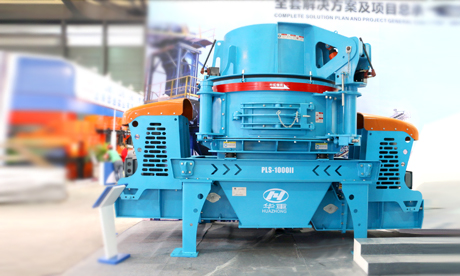

冲击式破碎机，简称冲击破，俗称制砂机，是一种具有国际水平的高能低耗冲击破，其性能在各种矿石细破设备中起着不可替代的作用，是目前最行之有效、实用可靠的碎石机器。冲击式破碎机又称制砂机，立式冲击式破碎机由进料、分料器、涡动破碎腔、叶轮体验、主轴总成、底座传动装置及电机等七部分组成。
冲击式破碎机用途
制砂机广泛用于金属和非金属矿石、水泥、耐火材料、磨料、玻璃原料、建筑骨料、人工造砂、河卵石、山石（石灰石、花岗岩、玄武岩、辉绿岩、安山岩等）、矿石尾矿、石屑的人工制砂、建筑骨料、公路路面料、垫层料、沥青混凝土和水泥混凝土骨料的生产以及各种冶金渣的细碎和粗磨作业，特别对中硬、特硬及磨蚀性物料如碳化硅、金刚砂、烧结铝钒土、镁砂等，比其他类型的破碎机更具有优越性。与液压保护颚破配套使用，可处理各种冶金渣。对建筑用砂、筑路用砂石优为适宜。
冲击式破碎机工作原理
冲击式破碎机的其工作原理方面，简单一点说是石打石的原理。让石子在自然下落过程中与经过叶轮加速甩出来的石子相互碰撞，从而达到破碎的目的。而被加速甩出的石子与自然下落的石子冲撞时又形成一个涡流，返回过程中又进行2次破碎，所以在运行过程中对机器反击板的磨损是很少的。
石料由机器上部直接落入高速旋转的转盘，在高速离心力的作用下，与另一部分以伞型方式分流在转盘四周的靶石产生高速度的撞击与高密度的粉碎，石料在互相打击后，又会在转盘和机壳之间形成涡流运动而造成多次的互相打击、磨擦、粉碎，从下部直通排出。形成闭路多次循环，由筛分设备控制达到所要求的粒度。
冲击式破碎机性能特点
1、本机是九十年代开发的新型中、细碎石设备，也是世界上广泛用于替代锥碎机、对辊机的机型。
2、结构新颖、独特、运转平衡。
3、能量消耗小、产量高、破碎比大。
4、设备体积小、操作简便、安装和维修方便。
5、具有整形功能、产品呈立方状、堆积密度大。
6、生产过程中，石料能形成保护底层，机身无磨损，经久耐用。
7、少量易磨损件用特硬耐磨材质成，体积小、重量轻、便于更换配件。
冲击式破碎机结构特征
1、进料斗：进料斗的结构为一倒立的棱台体(或圆筒体)，进料口设置耐磨环，从给料设备的来料经给料斗进入破碎机。
2、分料器：分料器安装在涡动破碎腔的上部,分料器的作用就是将从给料斗来料进行分流,使一部分物料经由中心入料管直接进入叶轮被逐渐加速到较高速度抛射出去，使别一部分物料从中心入料管的外侧，旁路进入涡动破碎腔内叶轮的外侧，被从叶轮抛射出来的高速度物料冲击破碎，不增加功率消耗，增大生产能力，提高破碎效率。
3、涡动破碎腔：涡动破碎腔的结构形状为上、下两段圆柱体组成的环形空间，叶轮在涡动破碎腔内高速旋转，涡动破碎腔内也能驻留物料，形成物料衬层，物料的破碎过程发生在涡动破碎腔内，由物料衬层将破碎作用涡动破碎腔壁隔开，使破碎作用仅限于物料之间，起到耐磨自衬的作用。观察孔是观察叶轮流道发射口处耐磨块的磨损情况及涡动破碎腔顶部衬板的磨损情况，破碎机工作时必须将观察孔密封关严。分料器固定在涡动破碎腔的上部圆柱段。叶轮高速旋转产生产流，在涡动破碎腔内通过分料器、叶轮形成内部自循环系统。
4、叶轮：叶轮结构由特殊材料制作的一空心圆柱体，安装在主轴总成上端轴头上，用圆锥套和键联接传递钮距，高速旋转，叶轮是立式冲击破碎机的关键元件。物料由叶轮上部分料器的中心入料管进入叶轮的中心。由叶轮中心的布料锥体将物料均匀的分配到叶轮的各个发射流道，在发射流道出口，安装有特殊材料制成的耐磨块，可以更换。叶轮将物料加速到60-75m/s速度抛射出去，冲击到涡动破碎腔内的物料衬层，进行强烈的自粉碎，在锥帽和耐磨块之间装有上、下流道板，保护叶轮不受磨损。
5、主轴总成：主轴总成安装在底座上，用以传递电动机经由三角皮带传来的动力及支撑叶轮旋转运动。主轴总成由轴承座、主轴、轴承等组成。
6、底座：涡动破碎腔、主轴总成、电动机、传动装置均安装在底坐上，底座结构形状，中部为四棱柱空间，四棱柱空间的中心，用于安装主轴总成，两侧形成排料通道。
7、支架：根据破碎机工作场所不同一一露天作业或窒内作业，可以考虑配置支架或不配置支架。
8、传动装置：采用单电机或双电机驱动的皮带传动机构(75KW以上,为双电机传动),双电机驱动两台电动机分别安装在主轴总成两侧,两电机皮带轮用皮带与主轴皮带轮相边,使主轴两侧受力平衡,不产生附加力矩。
9、润滑系统：采用美孚车用润滑脂特级集中润滑，润滑部位为主轴总成上部轴承和下部轴承两处，为使注油方便，用油管引到机器外侧，用于油泵定期加油。
冲击式破碎机技术特点
1、破碎效率高，具有细碎、粗磨功能；
2、结构简单、安装、维修方便、运行成本低；
3、通过非破碎物料能力强，受物料水份含量影响�。菘纱�8%；
4、产品粒形优异，呈立方体，针片状含量极低，适宜骨料整形、人工制砂及高等级公路骨料生产；
5、产品堆积密度大，铁污染极小。
冲击式破碎机应用领域
冲击破广泛应用于各种金属和非金属矿、水泥、耐火材料、磨料、玻璃原料、建筑骨料，机制砂、冶金等行业。适用中细碎不同硬度的各种矿石和岩石，如铁矿石、有色金属矿石、金刚砂、铝矾土、石英砂、棕刚玉、珍珠岩、玄武岩等高硬度物料的中细碎作业，是国内外建筑、矿山、冶金行业以及高速公路、铁路、桥梁、水电、矿物粉磨领域及机制砂行业的核心设备。
