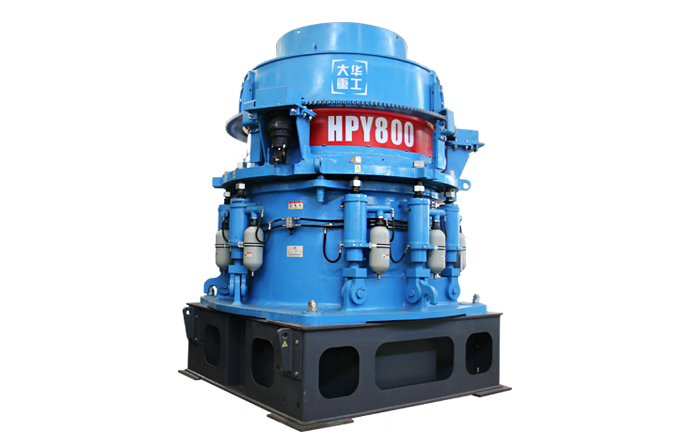

HPY系列多缸液压圆锥破碎机-展示图
HPY系列多缸液压圆锥破碎机产品概述
HPY系列多缸液压圆锥破碎机是我公司在引进、吸收欧美先进液压圆锥破碎机技术的基础上，经过优化设计研制出的新型圆锥破碎机，该圆锥破碎机能耗低，破碎力度大。具有可靠性高 、生产能力大、自动化程度高、操作维修简单、产品粒形好、易损件费用低等特点。该机采用了高强度铸钢机架，合金材料锻造主轴，高精度的直齿伞齿轮传动结构，结合多种腔型选择和自动化的运行控制系统，使该设备的性能和优势得以完美的体现，可以广泛应用于各类坚硬矿物和岩石的中、细碎作业，其破碎效率高，且能够充分满足客户的各种破碎需求。
圆锥破碎机产品适用相关介绍
应用领域：广泛用于矿山、冶金、建材等行业，能破碎各种坚硬的石料和岩石。
适用物料：适合用于破碎各类中硬以上物料的中碎和细碎破碎。
产品特点
圆锥破碎机产品特点 Working principle
1.机架、主轴采用高强度合金钢精铸、精锻加工而成，坚固耐用，适合中硬以上物料的破碎。
2.该机选择圆锥破碎部高摆频和偏心套大偏心量（冲程）的合理结合。使该系列多缸圆锥破碎机的通过能力大大提高。该机可以在恒定的排料口下进行生产，避免了单缸主轴在生产中上下浮动引起排料口的变化。
3.特殊设计的破碎腔，采用高能层压理论，输入更大的能量，使物料破碎不仅发生在颗粒与衬板之间，而且发生在颗粒与颗粒之间。因此，产量更高，易损件相对磨耗少，产品粒形更趋于立方体，针片状含量少。
4.定轴式设计，主轴在运行过程中不动，极大限度增加其强度，可获得更大的装机功率，但设备重量比传统圆锥大大降低。
5.双向过铁释放液压缸能够让铁块通过破碎腔，液压清理破碎腔行程大，而且与衬板磨损无关，减少清除破碎腔内堵塞物料所需工作量。
6.液压马达驱动调整套（定锥衬板），可对排料口进行准确调整，液压马达还可使调整套和定锥衬板全部转出支撑套，以便更换定锥衬板和动锥衬板，从而大大简化了衬板更换的工作量。
7.先进的衬板固定技术提高了衬板的可靠性，定锥衬板靠楔块与定锥衬板上部的螺旋斜面配合，形成自锁；动锥衬板由自锁式锁紧螺栓紧固。
8.该机采用的青铜套，在振动大、粉尘多的破碎环境里能够提供更大的负载能力。
9.所有零件都可以从顶部或侧面拆装和维护，更换动锥衬板和定锥衬板方便，无需拆装机架、紧固螺栓。

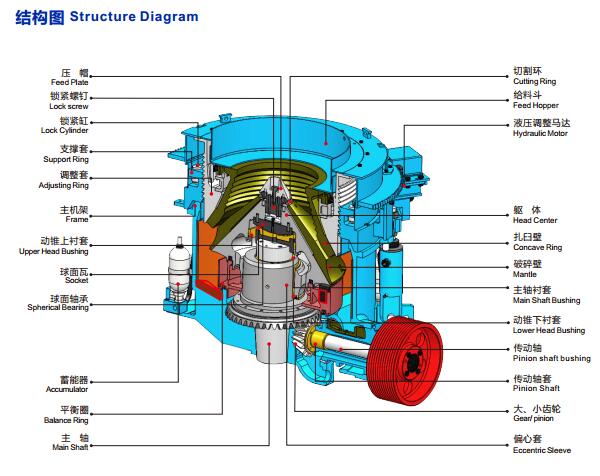

产品结构
技术参数
| 型号 | 电机最大安装功率（kw） | 紧边排料口（CSS）下的通过量（t/h） | ||||||||||||
| 6mm | 8mm | 10mm | 13mm | 16mm | 19mm | 22mm | 25mm | 32mm | 38mm | 45mm | 51mm | |||
| HPY200 | 160 | 60-75 | 70-90 | 85-115 | 115-145 | 135-175 | 145-185 | 155-195 | 165-215 | 185-230 | 205-245 | |||
| HPY300 | 220 | 75-95 | 100-130 | 110-140 | 145-180 | 170-215 | 190-230 | 220-260 | 225-275 | 245-320 | 300-375 | 345-430 | ||
| HPY400 | 315 | 105-140 | 135-170 | 180-225 | 215-275 | 250-320 | 275-345 | 285-370 | 315-425 | 350-480 | 400-540 | 455-615 | ||
| HPY500 | 400 | 135-170 | 170-220 | 225-290 | 270-345 | 310-400 | 340-425 | 360-450 | 400-530 | 425-585 | 500-670 | 560-770 | ||
| HPY600 | 450 | 210-305 | 280-385 | 330-450 | 365-485 | 415-535 | 435-570 | 440-635 | 515-705 | 575-790 | ||||
| HPY700 | 500 | 220-325 | 300-405 | 350-485 | 400-520 | 465-590 | 490-620 | 550-690 | 605-755 | 685-860 | 780-975 | |||
| HPY800 | 630 | 240-335 | 315-420 | 375-500 | 420-540 | 550-650 | 550-750 | 650-850 | 585-920 | 670-990 | 765-1100 | |||
| HPY1000 | 750 | 540-610 | 600-750 | 660-820 | 730-920 | 790-1050 | 850-1230 | 1100-1480 | 1350-1780 | 1600-2120 | 1850-2500 | |||
|
1000 | 595-710 | 775-925 | 845-1025 | 910-1135 | 1025-1385 | 1150-1520 | 1460-1885 | 1725-2195 | 2010-2615 | 2295-3035 | |||
| 注：所列破碎机的生产能力，是以松散密度为1.6t/m3的石灰石开路作业下的生产能力为准，在闭路作业条件下，设备能力比开路作业高15%-30%。 | ||||||||||||||
