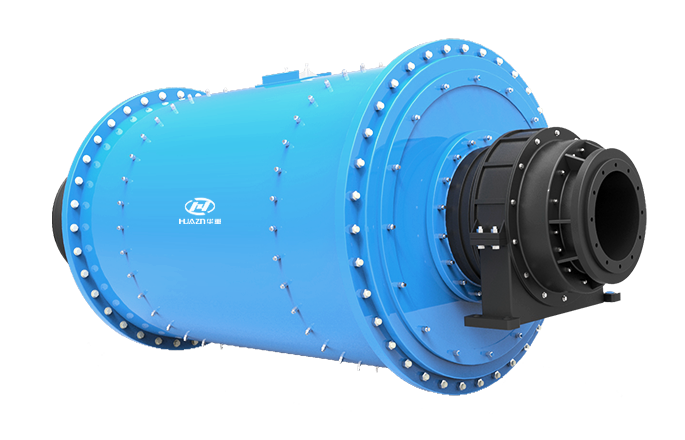

高效节能球磨机-展示图
高效节能球磨机
大华重工生产的高效节能球磨机均用滚动轴承支承代替轴瓦滑动轴承支承，同滑动轴承支承相比，可节能10～20%。在相同功率条件下，生产能力可提高10～20%。采用干油润滑脂代替稀油润滑站，高效节能球磨机不需配备价格高昂的高低压润滑站，降低一次性投资成本。直径φ2700mm以上的矿用球磨机可以采用高压电机、气动离合器、大齿轮干油喷雾润滑和慢速驱动装置，以供盘车，维修使用。用户可根据需要选配。
适用范围
应用领域：高效节能球磨机广泛应用于黑色、有色金属矿山、非金属矿山、建材、化工、电力、煤炭、交通、轻工等工业部门。
适用物料：高效节能球磨机粉磨各种矿石、岩石及人工造砂等物料。
产品特点
高效节能球磨机工作原理
本机为卧式筒形旋转装置，外沿齿轮传动。物料由进料装置经入料中空轴螺旋均匀地进入磨机，该仓内有波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。
高效节能球磨机产品特点
本机由给料部、出料部、回转部、传动部（减速机，小传动齿轮，电机，电控）等主要部分组成。中空轴采用铸钢件，内衬可拆换，回转大齿轮采用铸件滚齿加工，筒体内镶有耐磨衬板，具有良好的耐磨性。本机运转平稳，工作可靠。
特注：根据物料及排矿方式，可选择格子型球磨机和溢流型格子型球磨机。 一般干式磨粉机适用于干磨，格子型球磨机适用于湿磨，两者千万不要混淆生产。
产品结构
技术参数
| 湿式格子型滚动轴承支承高效节能球磨机技术性能 | |||||||
| 规格型号 | 筒体尺寸(mm) | 有效容积(m³) | 装球量(t) | 筒体转速(r/min) | 功率(kw) | 排矿粒度(mm) | 生产能力(t/h) |
| 直径×长度 | |||||||
| GMQG1530 | 1500×3000 | 4 | 8 | 27.6 | 75 | 0.8-0.074 | 12-2.8 |
| GMQG1835 | 1800×3800 | 7.58 | 16 | 25.3 | 160 | 0.8-0.074 | 25-5.8 |
| GMQG2136 | 2100×3600 | 11 | 19 | 23.8 | 210 | 0.8-0.074 | 29-6.5 |
| GMQG2145 | 2100×4500 | 13.8 | 22 | 23.8 | 250 | 0.8-0.074 | 36-8.1 |
| GMQG2445 | 2400×4500 | 18.2 | 37 | 22.8 | 400 | 3.0-0.074 | 55-10.5 |
| GMQG2745 | 2700×4500 | 23 | 50 | 21.7 | 500 | 3.0-0.074 | 180-15 |
| GMQG3245 | 3200×4500 | 32.8 | 65 | 18.6 | 800 | 3.0-0.074 | 235-29 |
| GMQG3260 | 3200×6000 | 39.2 | 81.6 | 18.6 | 1000 | 3.0-0.074 | 280-35 |
| GMQG3660 | 3600×6000 | 54.4 | 117 | 17.3 | 1400 | 3.0-0.074 | 310-38 |
| GMQG4060 | 4000×6000 | 69.8 | 150 | 16 | 1600 | 3.0-0.074 | 330-45 |
| 湿式溢流型滚动轴承支承高效节能球磨机技术性能 | |||||||
| 规格型号 | 筒体尺寸(mm) | 有效容积(m³) | 装球量(t) | 筒体转速(r/min) | 功率(kw) | 排矿粒度(mm) | 生产能力(t/h) |
| 直径×长度 | |||||||
| GMQY1530 | 1500×3000 | 4 | 8.4 | 27.6 | 75 | 0.8-0.074 | 12-2.8 |
| GMQY1835 | 1800×3500 | 7.58 | 15 | 25.3 | 132-160 | 0.8-0.074 | 25-5.8 |
| GMQY2136 | 2100×3600 | 11 | 19 | 23.8 | 210 | 0.8-0.074 | 29-6.5 |
| GMQY2145 | 2100×4500 | 13.8 | 22 | 23.8 | 250 | 0.8-0.074 | 36-8.1 |
| GMQY2445 | 2400×4500 | 18.2 | 31 | 22.8 | 355 | 0.8-0.074 | 55-10.5 |
| GMQY2745 | 2700×4500 | 23 | 42.5 | 21.7 | 500 | 3.0-0.074 | 180-15 |
| GMQY3245 | 3200×4500 | 32.8 | 61 | 18.6 | 710 | 3.0-0.074 | 235-29 |
| GMQY3260 | 3200×5400 | 39.2 | 73 | 18.6 | 900 | 3.0-0.074 | 280-35 |
| GMQY3660 | 3600×6000 | 54.4 | 102 | 17.3 | 1250 | 3.0-0.074 | 310-38 |
| GMQY4060 | 4000×6000 | 69.8 | 130 | 16 | 1400 | 3.0-0.074 | 330-45 |
| 注：进料方式均为鼓形给料，出料方式均为中心排料。 |
|||||||
