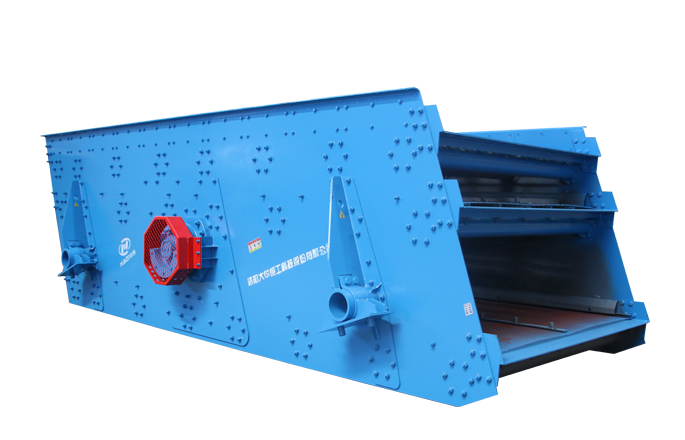

YKR圆振动筛-展示图
偏心块式圆振动筛产品概述(Summary)
偏心块式圆振动筛用于物料的筛分和分级，具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点，广泛应用于冶金、化工、煤炭、建材等行业。
适用领域：
最大进料粒度：200（MM）
生产能力：80-900（T/H）
应用领域：广泛用于冶金、化工、煤炭、建材等行业。
适用物料：适用于各类物料的筛分作业
激振力强，筛分效率高，应用广泛。
产品特点
产品特点 Working principle
1.该系列振动筛分三、四层两种结构。
2.振动筛频率、振幅和筛面倾角均可调整。
3.振动筛采用块偏心外置式振动器结构。
4.该振动筛在系列化过程中充分考虑了振动筛各零部件通用化、标准化、系列化要求，采用了通用同行业振动筛的技术设计。
工作原理 Workingprinciple
偏心圆振动筛主要由筛箱、筛网、振动器及减振弹簧等组成。振动器安装在筛箱侧板上，并由电动机通过联轴器带动旋转，产生离心惯性力，迫使筛箱振动。YK型块偏心圆振动筛是单质量弹性系统，电动机经轮胎联轴器，使激振器偏心块产生高速旋转。运转的偏心块产生很大的离心力，激发筛箱产生一定振幅的圆运动，筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动，物料与筛面相遇的过程中使小于筛孔的颗粒透筛，从而实现分级。
产品结构
技术参数
| 规格型号 | 层数 | 筛孔尺寸 （mm） |
双振幅 （mm） |
振次 （r/min） |
最大给料粒度 （mm） |
生产能力 （t/h） |
功率 （kw） |
| YKR1845 | 2/3 | 5-100 | 7-9 | 800 | ≤200 | 55-450 | 22/30 |
| YKR1854 | 1/2/3/4 | 5-100 | 7-9 | 800 | ≤200 | 60-480 | 22/30/30/37 |
| YKR1860 | 1/2/3 | 5-100 | 7-9 | 800 | ≤200 | 80-500 | 22/30/37 |
| YKR2160 | 1/2/3/4 | 5-100 | 7-9 | 800 | ≤200 | 100-750 | 30/37/45/37 |
| YKR2460 | 1/2/3/4 | 5-100 | 7-9 | 800 | ≤200 | 120-880 | 30/37/45/45 |
| YKR2475 | 1/2/3/4 | 5-100 | 7-9 | 800 | ≤200 | 130-950 | 37/45/55/2×37 |
| YKR2773 | 1/2/3/4 | 5-100 | 7-9 | 800 | ≤200 | 140-1000 | 37/45/55/2×37 |
| YKR3060 | 1/2/3 | 5-100 | 7-9 | 800 | ≤200 | 130-1000 | 37/45/55 |
| YKR3073 | 1/2/3 | 5-100 | 7-9 | 800 | ≤200 | 150-1100 | 45/55/2×30 |
| YKR3280 | 2/3 | 5-100 | 7-9 | 800 | ≤200 | 160-1200 | 2×(30/37) |
| YKR3680 | 2/3 | 5-100 | 7-9 | 800 | ≤200 | 170-1300 | 2×(37/45) |
| YKR3882 | 2/3 | 5-100 | 7-9 | 800 | ≤200 | 180-1400 | 2×(45/55) |
注：表内所列处理量是按对松散密度为1.6t/m3的干式分级给定的，所列处理量仅供参考，具体值根据现场情况与研发部商定。
