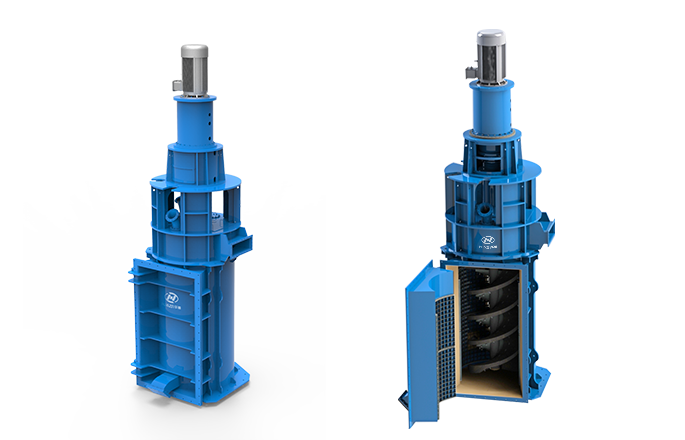

HMT系列塔磨机-展示图
HMT系列塔磨机是我公司最新研发的一种新型高效节能湿法磨矿 设备，筒体内有螺旋搅拌器，并填充研磨介质，螺旋搅拌器在转动过 程中，研磨介质对物料产生不断的挤压、剪切和剥离等作用，研磨介 质和物料之间接触面积大、粉磨强度高，塔磨机单位产品功率消耗大 为降低。节能效果达到30%以上，大大降低了生产费用。 HMT系列塔磨机为低速重载、高可靠性、长寿命设计，料浆浓度 和产品粒度在一定范围内能够快速调整和迅速响应，对不同硬度、不 同粘度和不同可磨性的矿料适应能力强，大大提高了塔磨机对不同物 料的使用能力。 可有效降低客户的安装成本、使用成本，显著提高选矿厂的效益， 同时还具有占地面积小、设备基础简单、安装维护方便的优点。
主要应用领域：冶金、金属矿业、建材行业、环保行业
配置设备：HMT30----HMT2000
处理能力：1-185t/h
功率：30-2000kw
产品特点
工作原理
新喂料首先喂入水力旋流器之前的泵池，与来自塔磨机的排料和来自总水槽的供水在泵池内充分混合，达到工艺要求的料浆浓度后，经渣浆泵送入水力旋流器进行粒度分级，满足工艺粒度要求的较细物料从水力旋流器溢流口排出进入下一个工艺设备，不满足工艺粒度要求的较粗物料从水力旋流器沉砂口排出返回到塔磨机进料口。
来自水力旋流器的物料从塔磨机进料口位置处喂入到塔磨机内部，电机经减速机带动螺旋搅拌器作定速转动时，研磨介质与物料受离心力、拽力、摩擦力和重力的综合作用。宏观上料浆和钢球作规律性的循环运动，表现为在搅拌螺旋投影区域范围内侧为介于螺旋提升速度和料浆输送速度的螺旋式上升，在搅拌螺旋投影区域范围外的环形区域，内侧流体螺旋式上升，外侧流体螺旋式下降。形成向上的主流与向下的逆流反向接触，形成旋涡，产生边界层分离现象。
微观上由于研磨介质与物料受力的不平衡形成流体层间速度梯度、从而在物料与物料之间、物料与钢球之间产生局部剪切力、挤压力和冲击力等的综合作用而达到细磨的效果。研磨后的小于切割粒径的细粒级物料随料浆流上升，大于切割粒径的粗粒级物料则循环回磨机底部进行新一轮的研磨实现了塔磨机内部重力分级的目的，过粉磨现象和颗粒的团聚效应都大为减少。经内部分级后的料浆从位于上机体的塔磨机排料口位置处溢出进入到泵池，从而形成物料的闭路磨矿。

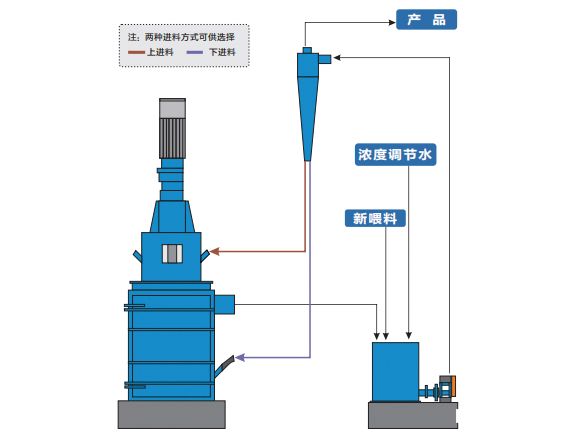

塔磨机工作原理

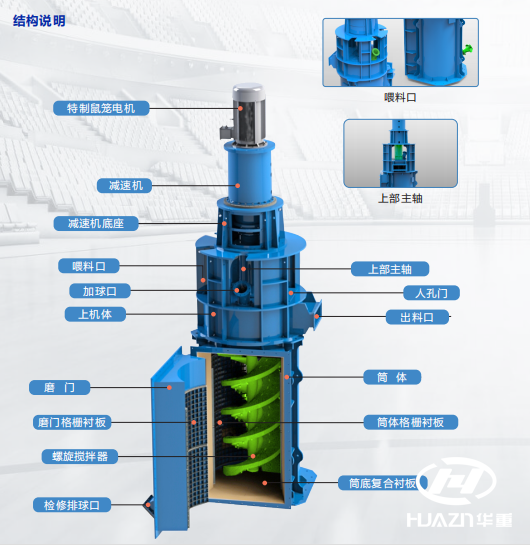

产品结构
产品特点
- 塔磨机具有以下方面的优势：依靠给予矿料强力的挤压、研 磨和内部分级，塔磨机单产电耗明显降低。
- 塔磨机作为一种搅拌类磨机，其尺寸远小于同样处理能力的 卧式球磨机，且辅助设备很少，整个系统结构简单。 依靠内部分级，塔磨机能容易地将物料处理成所要求细度的产品，产品细度在10～74μm范围内可调，对矿料的硬度、 可磨性适应能力强，实现了微米级产品的大量生产。塔磨机及其工艺系统从投料到出产品为连续过程，中间可加分级系 统组成闭路运行或直接出产品的开路运行，两种方式均容易操作、管理方便，实现连续、稳定的工业化生产 。
- 塔磨机还可以在粉碎物料过程中，同时进行产品的物理吸附、化学反应。低噪音、低振动、低发热。塔磨机的研磨介 质为有序运动，使得无效碰憧减少，无效功耗降低，从而减少了噪音、振动、发热，因物料以料浆的形式存在，不需要 冷却装置。塔磨机面积�。尥獠啃诓渴芰旯凵献龅搅巳胶猓浠〗龀惺芫恢亓浚曰」こ碳虻�、 安装周期短、设备的安全性好和可以室外安装。

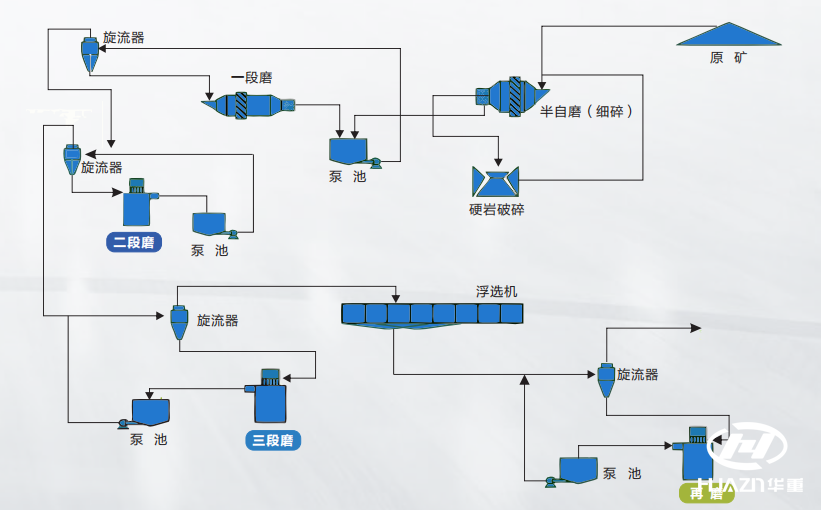

HMT系列塔磨机 工艺流程
技术参数
| 型号 | 功率（kw） | 有效容积（m³） | 介质填充量（t） | 生产能力（t/h） | 长×宽×高（m） |
|---|---|---|---|---|---|
| HMT-30 | 30 | 2.76 | 11-14 | 1-3 | 1.5×1.7×7.2 |
| HMT-50 | 50 | 2.76 | 11-14 | 2-4 |
1.5x1.7x7.3
|
| HMT-75 | 75 | 5.39 | 19-25 | 3-6 |
1.8x2.0x7.9
|
| HMT-100 | 100 | 7.66 | 24-33 | 4-8 |
2.1x2.3x8.7
|
| HMT-120 | 120 | 7.66 | 24-33 | 5-10 |
2.1x2.3x8.9
|
| HMT-150 | 150 | 11.45 | 27-41 | 6-13 |
2.3x2.5x9.2
|
| HMT-200 | 200 | 16.56 | 39-56 | 8-17 |
2.7x2.9x10.0
|
| HMT-250 | 250 | 16.56 | 39-56 | 9-21 |
2.7x2.9x10.3
|
| HMT-300 | 300 | 21.62 | 51-73 | 11-25 |
2.9x3.1x10.8
|
| HMT-400 | 400 | 27.37 | 64-92 | 16-36 |
3.2x3.4x11.5
|
| HMT-500 | 500 | 31.57 | 74-107 | 20-45 |
3.4x3.6x12.0
|
| HMT-600 | 600 | 36.08 | 85-122 | 25-55 |
3.6x4.0x12.7
|
| HMT-750 | 750 | 45.99 | 108-155 | 31-69 |
4.0x4.3x13.2
|
| HMT-800 | 800 | 45.99 | 108-155 | 33-74 |
4.0x4.3x13.5
|
| HMT-950 | 950 | 57.10 | 134-193 | 39-88 |
4.3x4.5x13.9
|
| HMT-1120 | 1120 | 66.22 | 156-224 | 46-103 |
4.6x4.8x14.4
|
| HMT-1250 | 1250 | 72.68 | 171-245 | 52-115 |
4.7x4.9x14.8
|
| HMT-1400 | 1400 | 79.44 | 187-268 | 58-129 |
4.9x5.0x15.1
|
| HMT-1500 | 1500 | 86.5 | 204-292 | 62-138 |
5.0x5.2x15.4
|
| HMT-1600 | 1600 | 86.5 | 204-292 | 66-148 |
5.0x5.2x15.7
|
| HMT-1800 | 1800 | 97.65 | 230-330 | 74-166 |
5.3x5.4x16.0
|
| HMT-2000 | 2000 | 109.47 | 258-370 | 83-185 |
5.5x5.6x16.4
|
