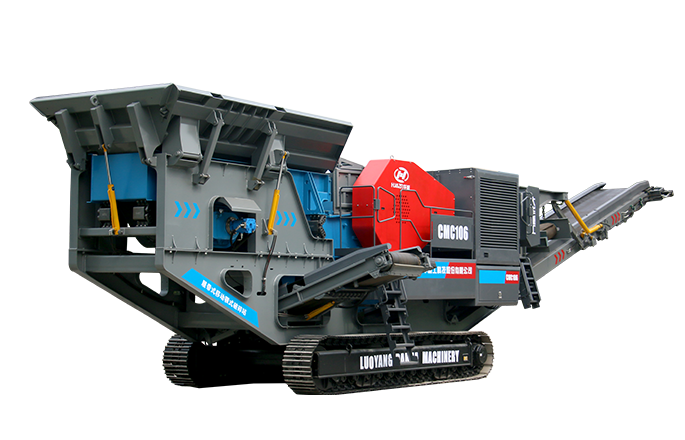

CMC系列履带式移动颚式破碎机
CMC系列履带式移动破碎筛分站是公司研发的一款新型的移动破碎设备。设计秉承“环保、安全、可靠、高效、智能、节能、成套”的原则和设计理念、采用先进的设计方法，在设计中采用了世界上新型的移动破碎站技术，根据客户所需，为可用创造更大价值和利润。
进料粒度：视工艺而定
生产能力：视工艺而定
重量：34.5-41t
应用领域：矿山、煤矿、垃圾及建筑垃圾的循环再利用、土石方工程、城市基础设施、道路或建筑工地等场地作业。
产品特点
用于粗碎作业，生产高硬度的粗碎砂石料产品
履带式颚式破碎站主要由高效振动给料机和高产能颚式破碎机、皮带机、动力箱等组成。该机主要用在粗碎作业领领域的砂石骨料生产中，破碎各种坚硬和强磨腐蚀性岩石矿物的大型粗碎设备，根据不同的石材和硬度生产出粒型饱满的砂岩产品。颚式破碎机可以根据实际需要调整为不同的破碎腔型，扩大了物料在颚式移动站的使用领域和范围。
履带式颚式破碎机移动站的优势和特点
- 01
防停止系统可以有效确保设备高效率的运转不停机作业，液压系统调节排料口尺寸，在工作过程中也可以调节。
- 02
本机型可提供多种选型的动力驱动，灵活度高，激动能立足，机械作业时无需支撑腿或固定基础。
- 03
机动性强。底盘经过特殊加工，不仅适应在普通公路上形式，而且适用于破碎厂崎岖的道路，轻松应对各种严苛的工作环境
- 04
破碎腔型可以调整，使用领域和使用范围广
- 05
破碎仓底部可以液压调节倾斜角度，留有足够空间便于维护及运输。
- 06
Relytec智能控制面板，操作简单；配合无线�？仄鳎杉跎俑ㄖ僮魅嗽保蟠筇岣吖ぷ餍屎腿嗽崩寐�。

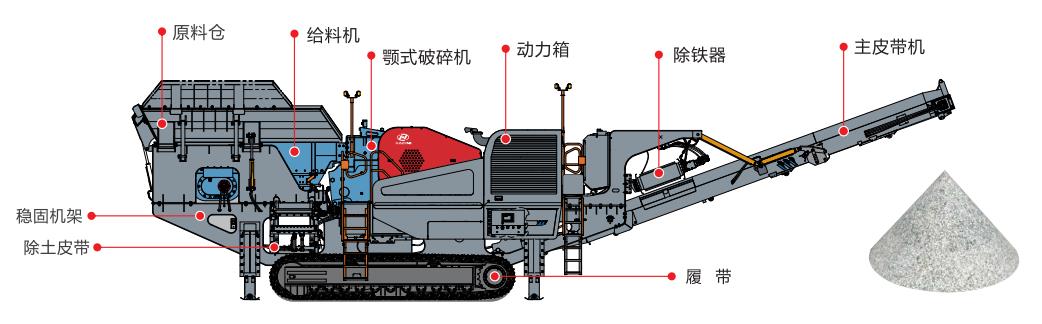

履带颚式破碎机移动站结构图
技术参数
| CMC系列履带式移动颚式破碎站技术参数 | ||||||
| 设备型号 | CMC96 | CMC106 | CMC116 | 备注 | ||
| 给料仓 | 喂料能力(t/h) | 150-350 | 150-350 | 150-350 | 选配：扩展板（折叠3缸） 液压折叠 |
|
| 最大给料粒度（㎜） | 580 | 580 | 580 | |||
| 给料口尺寸（㎜） | 3974 | 3974 | 3974 | |||
| 给料仓容积（m³） | 4.8 | 4.8 | 4.8 | |||
| 给料设备 | 型号 | ZSW400*110 | ZSW400*110 | ZSW400*110 | 网电/液压驱动 | |
| 功率（kW） | 15 | 15 | 15 | |||
| 破碎设备 | 颚式破碎机 | JC96 | JC106 | JC116 | 网电/液压驱动 | |
| 给料口尺寸（㎜） | 930*580 | 1060*700 | 1150*760 | |||
| 最大进料粒度（㎜） | 480 | 600 | 640 | |||
| 排料尺口范围（㎜）CSS(闭边) | 60-175 | 70-200 | 70-200 | |||
| 处理能力（t/h） | 105-390 | 130-500 | 165-520 | |||
| 功率（kW） | 90 | 110 | 110 | |||
| 主皮带机 | 堆料高度（㎜） | 4000 | 4000 | 4000 | 网电/液压驱动 | |
| 宽×长（㎜） | 1000×135000 | 1000×135000 | 1000×135000 | |||
| 功率（kW） | 15 | 15 | 15 | |||
| 除土侧皮带机 | 堆料高度（㎜） | 2255 | 2255 | 2255 | 网电/液压驱动 | |
| 宽×长（㎜） | 650×3000 | 650×3000 | 650×3000 | |||
| 功率（kW） | 3 | 3 | 3 | |||
| 自卸式磁选机 | （型号*功率kW） | RCYQ1000×2.2 | RCYQ1000×2.2 | RCYQ1000×2.2 | 网电/液压驱动 | |
| 履带底盘 | 行走形式 | 履带式 | 履带式 | 履带式 | 液压驱动 | |
| 行走速度(km/h) | 0.8 | 0.8 | 0.8 | |||
| 最大爬坡角度 | 20° | 20° | 20° | |||
| 整 机 | 驱动形式（根据需要选配） | 液压驱动+网电 | 液压驱动+网电 | 液压驱动+网电 | ||
| 全液压驱动 | 全液压驱动 | 全液压驱动 | 选配 | |||
| 发动机 | 型号 | 潍柴 | 潍柴 | 潍柴 | 选配:康明斯 | |
| 额定功率（kW） | 268/90 | 268/130 | 268/130 | |||
| 额定转速（r/min） | 1800 | 1800 | 1800 | |||
| 整机重量（kg） | 47268 | 54126 | 66126 | |||
| 运输尺寸：长×宽×高（㎜） | 14109×2960×3625 | 14388×2960×3625 | 14888×3080×3730 | |||
| 工作尺寸：长×宽×高（㎜） | 16650×4530×4260 | 16929×4530×4527 | 17129×4650×4637 | |||
注：①关于破碎设备处理能力与石料硬度、给料粒度、出料粒度相关。②标配：主批带和尾料皮带配折叠技术、PLC+显市器控制、除铁器、?线�？乜刂�。③选配：全液压驱动、返料系统、除尘器喷淋系统、柴油灌注泵、有线�？亍⒓腥蠡低�。④鉴于我公司技术不断更新，技术参数变动恕不另通知，具体参数以实物为准。
